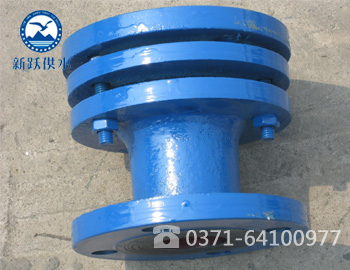

SSQ型铸铁伸缩器

SSQ型铸铁伸缩器也称伸缩节、膨胀节、补偿器、伸缩接头。伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩,一…

产品介绍相关产品相关资讯立即订购阿里巴巴入口链接

    SSQ型铸铁伸缩器也称伸缩节、膨胀节、补偿器、伸缩接头。伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量就起到限位,确保管道的安全运行。
    SSQ型铸铁伸缩器主要为保障管道安全运行，具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。　　
详细介绍：　
    1. 该产品为各种给排水管道、水塔、水泵、水表、阀门的安装拆换提供了极大方便，给长距离管路因温差伸缩起到了很好的调节作用。　　
    2. 该产品内管材分为铸铁（ HT ）、镀锌（ DX ）和钢制（ SF ）三种。工作压力分 PN6 、 PN10 、 PN16 三种。
    3. 安装前须松开压盘螺栓，将该产品拉至安装长度，然后用对角法拧紧，切勿压偏，如架空使用，两端须安装相应的固定支架。
　 4. 法兰连接采用 GB4216.3 － 4126.5 标准。
　　5. 如选用其它规格可另行生产。
产品用途：
    伸缩器是泵、阀门，管道等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为整体，并有一定的位移量，方便安装。可承受管线的轴向压力。这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，不仅提高工作效率，而切对泵、阀们等管道设备起到一定保护作用。
适用介质：
　本产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
使用范围：
　　由于伸缩器具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。
具体分类：
　　SSQ型铸铁伸缩器，SF钢制伸缩器，CS型热力管道伸缩器，SSQ-1型套管式伸缩器，SSQ-2型套管式伸缩器，SSQ-3型套管式伸缩器，钢型套管式伸缩器，插口式伸缩器，承盘式伸缩器，两端法兰限位防拉脱压盘式伸缩器，法兰式伸缩器，两端法兰伸缩器，两端法兰压盘式限位伸缩器，耐高压灰管大位移伸缩器。
安装注意事项：
　　1、伸缩器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。
　　2、对带内套筒的伸缩器应注意使内套筒子的方向与介质流动方向一致，铰链型伸缩器的铰链转动平面应与位移转动平面一致。
　　3、需要进行“冷紧”的伸缩器，预变形所用的辅助构件应在管路安装完毕后方可拆除。
　　4、严禁用伸缩器变形的方法来调整管道的安装超差，以免影响伸缩器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
　　5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
　　6、管系安装完毕后，应尽快拆除波伸缩器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
　　7、伸缩器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。
　　8、水压试验时，应对装有伸缩器管路端部的次固定管架进行加固，使管路不发生移动或转动。对用于气体介质的伸缩器及其连接管路，要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。

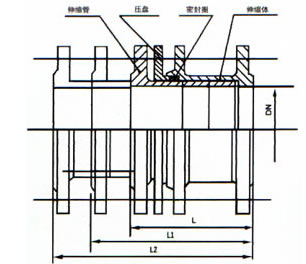

SSQ型铸铁伸缩器安装数据表

公称通径	最小长度L	安装长度L1	最大长度L2
40	140	170	200
50	140	170	200
65	160	205	250
80	180	225	270
100	200	250	300
125	220	250	300
150	220	270	320
200	240	290	320
250	260	315	370
300	280	340	400
350	290	350	410
400	300	360	420
450	320	385	450
500	320	385	450
600	350	415	480
700	370	440	510
800	390	460	530
900	420	495	570
1000	440	515	590
1200	490	570	650
1400	520	605	690
1600	550	640	730
1800	590	680	770
2000	630	720	810
2200	670	760	850
2400	710	800	890
2600	750	840	930
2800	290	880	970
3000	840	920	1010
3200	880	960	1050
3400	920	1000	1090
