一、产品特点：
该膨胀节的两端各有一个工作波纹管，中间有一个平衡波纹管，膨胀节通过受力构件（大拉杆或舌管）来承受内压推力。因此管系只需中间固定支架，此类膨胀节只能吸收轴向位移。
二、安装使用注意事项：
  1.此类膨胀节一般应用在架空的直线上，水平安装。
  2.膨胀节安装完毕后，所有的小拉杆须拆除。
  3.为减少膨胀节对支架的弹性反力，在安装前可对此类膨胀节进行预拉或预压（可通过调整其上的小拉杆实现）。

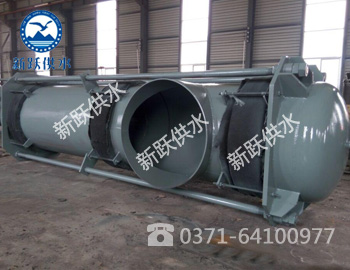

三.曲管压力平衡波纹补偿器性能：

1.曲管压力平衡波纹补偿器是按照GB／T12777—99和美国《EJMA》标准辅助计算机优化设计、制造而成，适用于石化、钢铁、电力、有色金属等部门，安装在管道的拐弯处或与设备相连的空间官道上。它能补偿轴向位移、横向位移，而不会对管道系统或其它设备产生内压推力。
2.曲管压力平衡波纹补偿器常用于泵、压缩机、汽轮机及其它对载荷敏感的管道系统。能迅速衰减由于启动、停车等引起系统压力波振动，消除水机，且能吸振降噪，保证设备安全运行。
3.0.2Mpa系列产品可用于介质温度≤150℃，全真空到0.2Mpa压力范围，如电厂的汽机排气管道等；0.6Mpa系列产品可用于介质温度达250℃、工作压力达0.6Mpa，如压缩机的排气管道或石油化工的工艺管道等。
4.大拉杆，是承受压力载荷的构件，吸收横向位移时相对于撑板要有一定量偏摆，使用时其上的紧固螺母要旋到位又要避免旋压过紧而影响活动。
5.P58

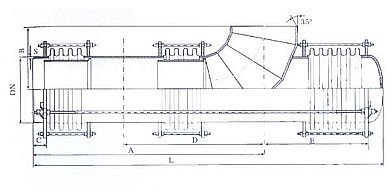

6.表中所列产品装有内衬筒，介质从弯头流入（见产品示意图），若介质流向与示意图相反，即从通道端流入，弯头流出，则用户应在订货合同或协议中明文说明，以使产品制造时，将内衬筒掉头焊装。
7.产品中的小拉杆是安装、运输、调整时起作用，不可作为承力件，小拉杆在管道安装完毕后必须拆除，方可投入运行。
8.如果您所需的产品，其工作温度、工作压力、规格尺寸，弹性力、材料、连接尺寸等另有要求时，请与我公司联系，我公司将为您专门设计制造。
四、产品代号示意图：

SKD:-BZYP(SK)·pd/DN×n-J(F)

本公司膨胀节代号

J接管

连接形式

直管压力平衡型

F法兰

波数和

结构形式：S双层；K铠装环

公称通径

设计压力（Kg.cm2）
