传力接头系列

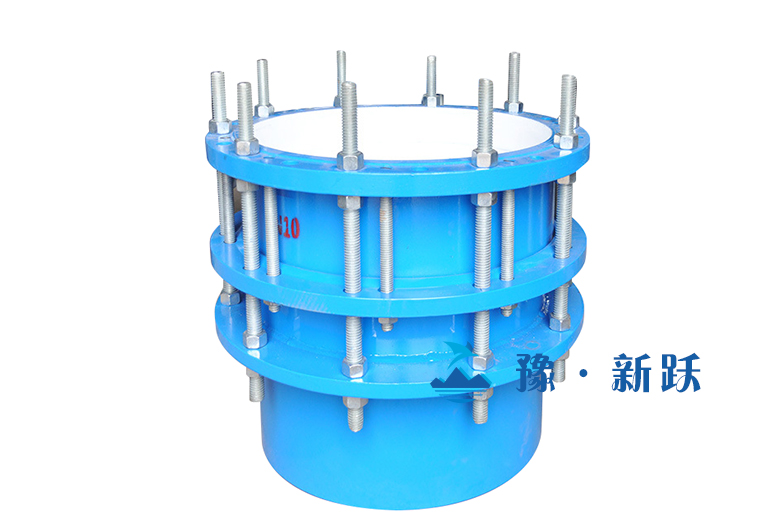

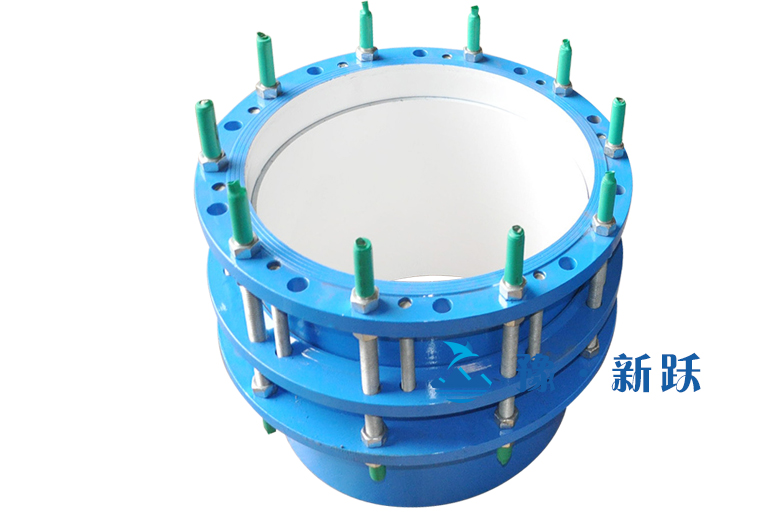

VSSJAFG(CF)型单法兰松套传力接头

VSSJAFG(CF)型单法兰松套传力接头性能特点：松套传力接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成，次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调…

产品介绍相关产品相关资讯立即订购阿里巴巴入口链接

巩义市新跃供水材料有限公司专业生产各种阀门配套的双法兰限位伸缩器、双法兰传力接头等，型号齐全，质量保证，支持来图定制。

（1）VSSJAFG(CF)型单法兰松套传力接头均按国标要求加工制作,部分口径备有现货，具体咨询客服QQ：2172152931或者添加微信13140182505

（2）随货发检验报告、合格证等资料。

（3）承接各种大型工程，如：【中国水利水电第十一工程局有限公司安装分局武汉泵站DN2800\DN3200柔性、刚性防水套管；兰州市政建设集团有限责任公司；合肥地铁2号线；江苏江都建设集团有限公司；陕西华海水利工程有限公司；新疆和山巨力化工有限公司；北京兴顺康兰工程机械有限公司等等】

（4）产品型号过多，价格无法一一注明，下单前请咨询旺旺或者电话：13140182505

······以下图片均为新跃供水厂家实景实地拍摄，盗图必究！······

性能特点：

松套传力接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成，次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量，一旦将所有的螺母拧紧，它是刚性连接的，可以传递轴心力，从而保护阀门、泵等设备。

传力接头是泵、阀门等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为一个整体，并有一定的位移量，这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，可以把轴向推力传还至整个管道。这样不仅提高工作效率，而切对泵、阀们等设备起到一定保护作用。

CF型单法兰松套传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接。

安装简要说明

CF型单法兰松套传力接头适用于一面与法兰连接，一面与管道焊接。安装时调节产品两端与管道或法兰的安装长度，安装和焊接完毕后，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修，可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。

传力接头分类有：

单发兰松套传力接头、双法兰松套传力接头、可拆式双法兰松套传力接头。

传力接头材质：主要有Q235碳钢、不锈钢、铸钢、球墨铸铁等。不同的用途选用不同的材质和型号。

CF型单法兰松套传力接头公称通经：DN50-DN3200

CF型单法兰松套传力接头工作压力：0.6-1.6MPA

CF型单法兰松套传力接头使用介质：水、污水

CF型单法兰松套传力接头密封材料：NBR

CF型单法兰松套传力接头制造标准：GB12465-2007

材料表

序号	名称	数量	材料
1	本体	1	QT400-15、Q235A、ZG230-450、20
2	密封圈	1	NBR
3	压盖	1	QT400-15、Q235A、ZG230-450、20
4	短管法兰	1	Q235A、20、16Mn
5	螺柱	n	Q235A、35、1Cr18Ni9Ti
6	螺母	5n	Q235A、20、1Cr18Ni9Ti
